全钒液流电池储能系统主要由哪些部分构成？让长宜环境来告诉您：

一、 电堆系统

双极板：导电并分隔单电池单元。

电极：碳基材料（如石墨毡），提供氧化还原反应界面。

离子交换膜（如Nafion膜）：选择性透过H⁺，隔离正负极电解液。

电极框/密封垫：固定电极并确保密封性。

端板与集流板：汇集电流并支撑电堆结构。

二、电解液系统

正极电解液：含VO²⁺/VO₂⁺的硫酸溶液（1.5–1.8 mol/L）。

负极电解液：含V²⁺/V³⁺的硫酸溶液（浓度同正极）。

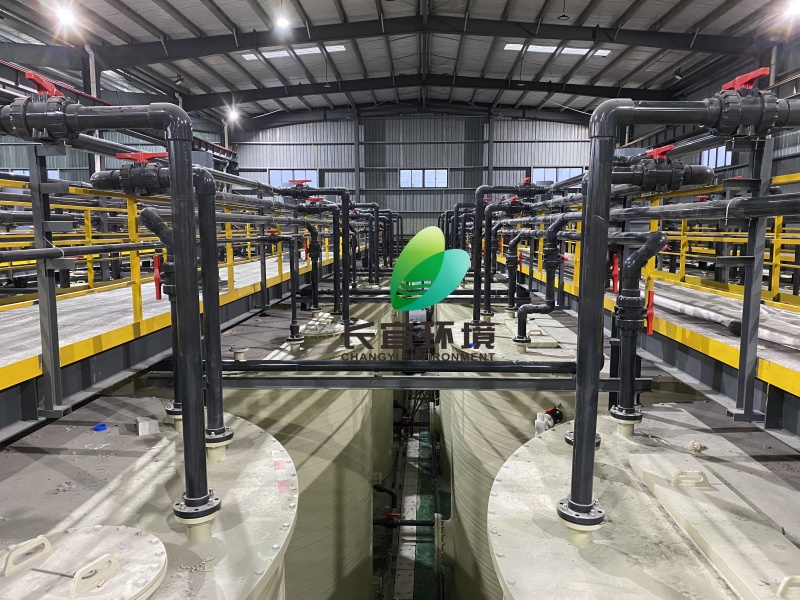

储罐：PPH材质无焊缝储罐，分设正负极储液罐，容积决定系统容量。

循环泵：耐酸腐蚀泵体（如蠕动泵），驱动电解液流经电堆。

管路：耐腐蚀管道连接储罐与电堆，确保密封性。

三、控制系统

电池管理系统（BMS）：

监测电解液状态（温度、液位、离子浓度）及电堆运行参数。

通过PLC实现充放电策略优化与故障诊断。

功率转换系统（PCS）：

双向逆变器：实现直流（电池）与交流（电网）电能转换。

变压器与并网开关：匹配电网电压等级并控制并网/离网切换。

中央控制系统（CCS）：

集成人机交互界面，远程监控系统状态及调度充放电模式。

四、辅助系统

热管理系统：维持电解液温度在10–40℃（避免析出沉淀）。

安全防护系统：

泄漏检测传感器与排液地沟。

过压/过流保护装置及应急停机机制。

支撑结构：

钢结构平台或混凝土基座，承载储罐与电堆。

五、设计特点：

功率容量解耦：电堆规模决定功率，电解液体积决定容量。

灵活扩展：增加储罐容积即可提升储能时长（＞4小时场景优势显著）。

本质安全：水基电解液无燃爆风险，适用电网侧大规模储能。
